En quoi une pompe à double engrenage diffère-t-elle d'une pompe à engrenage simple ?

Dans le domaine des systèmes hydrauliques, les pompes à engrenages constituent une technologie fondamentale, offrant des solutions fiables et efficaces pour diverses applications industrielles. Parmi les différents types de pompes à engrenages, on distingue les pompes à engrenage simple et les pompes à engrenages doubles, chacune avec ses propres caractéristiques, avantages et limites. En tant que fournisseur de pompes à double engrenage, je connais bien les nuances qui distinguent ces deux types de pompes et je suis ravi de partager ces connaissances avec vous.

Principes de base des pompes à engrenage unique

Une pompe à engrenage unique fonctionne selon un principe relativement simple. Il se compose généralement d'un seul engrenage qui engrène avec un engrenage fixe ou fou dans un boîtier. Lorsque l’engrenage moteur tourne, il crée des chambres de volumes variables. Lorsque les dents des engrenages se désengagent, une zone de basse pression se forme au niveau de l'orifice d'entrée, provoquant l'aspiration du fluide dans la pompe. À mesure que les engrenages continuent de tourner et que les dents se réengagent, le fluide est piégé et forcé vers l'orifice de sortie sous pression.

Les pompes à engrenage unique sont connues pour leur simplicité de conception et de construction. Cette simplicité se traduit souvent par des coûts de fabrication inférieurs, ce qui en fait un choix économique pour de nombreuses applications de base de transfert de fluides. Ils sont également relativement compacts et légers, ce qui peut être avantageux dans les environnements à espace restreint. Cependant, les pompes à engrenage unique présentent certaines limites. Elles ont généralement des débits inférieurs à ceux d'autres types de pompes et la pression de sortie peut être quelque peu pulsée, ce qui peut ne pas être idéal pour les applications nécessitant un débit régulier et constant.

Comment fonctionnent les pompes à double engrenage

Les pompes à double engrenage, en revanche, sont d’une conception plus avancée. Une pompe à double engrenage se compose de deux ensembles d'engrenages qui fonctionnent en tandem. Chaque ensemble fonctionne de la même manière qu'une seule pompe à engrenages, mais les deux ensembles sont configurés de manière à pouvoir fonctionner simultanément ou de manière coordonnée.

Il existe deux principaux types de pompes à double engrenage : le type parallèle et le type série. Dans une pompe à double engrenage parallèle, les deux ensembles d'engrenages sont disposés côte à côte et aspirent le fluide de la même entrée et le rejettent dans une sortie commune. Cette configuration permet des débits accrus tout en maintenant une pression relativement constante. Dans une pompe à engrenages double en série, la sortie d'un jeu d'engrenages est introduite directement dans l'entrée du deuxième jeu. Cette configuration peut augmenter considérablement la pression de refoulement, ce qui la rend adaptée aux applications à haute pression.

Les pompes à engrenages doubles sont conçues pour répondre à certaines des limitations des pompes à engrenages simples. Leur disposition à double engrenage contribue à réduire les pulsations du débit de sortie, offrant ainsi un approvisionnement en fluide plus fluide et plus constant. Ceci est particulièrement important dans les applications où un débit stable est crucial, comme dans les machines de précision ou les systèmes hydrauliques qui nécessitent un contrôle précis.

Comparaison des performances

L'une des différences les plus significatives entre les pompes à engrenages jumelés et les pompes à engrenages simples réside dans leurs caractéristiques de performance.

Débit

Comme mentionné précédemment, les pompes à double engrenage offrent généralement des débits plus élevés que les pompes à simple engrenage. La configuration parallèle des pompes à engrenages jumelés permet de combiner les débits des deux ensembles d'engrenages, doublant ou même triplant efficacement la capacité de débit par rapport à une seule pompe à engrenages de taille similaire. Dans les applications industrielles où de grands volumes de fluide doivent être transférés rapidement, comme dans les raffineries de pétrole ou les usines de traitement chimique à grande échelle, les pompes à double engrenage constituent le choix évident.

Capacité de pression

Les pompes à engrenage unique peuvent générer des pressions modérées, mais leur capacité de génération de pression est limitée par leur conception. Les pompes à double engrenage, en particulier les pompes à double engrenage de type série, peuvent atteindre des pressions beaucoup plus élevées. Le fonctionnement séquentiel des deux jeux d'engrenages dans une pompe à double engrenage en série permet une accumulation progressive de pression, ce qui lui permet de gérer les applications qui nécessitent une distribution de fluide à haute pression, comme dans les presses hydrauliques ou les systèmes de nettoyage à haute pression.

Pulsation de débit

La pulsation du débit est une préoccupation majeure dans les systèmes hydrauliques, car elle peut provoquer des vibrations, du bruit et une usure prématurée des composants du système. Les pompes à engrenage unique ont tendance à avoir des pulsations de débit plus importantes en raison de la nature de leur fonctionnement en engrènement. Les pompes à double engrenage, avec leur conception à double engrenage, peuvent réduire efficacement ces pulsations. L'action superposée des deux jeux d'engrenages aide à lisser le flux, ce qui donne lieu à une sortie plus stable et cohérente. Cela rend les pompes à double engrenage idéales pour les applications où un débit fluide est essentiel, comme dans les équipements médicaux ou les processus de fabrication de haute précision.

Adéquation des applications

Les différences entre les pompes à engrenages jumelés et les pompes à engrenages simples influencent également leur adéquation à diverses applications.

Applications de pompes à engrenages simples

Les pompes à engrenage unique sont largement utilisées dans les applications où la rentabilité, la simplicité et les exigences modérées en matière de débit et de pression sont les principales considérations. On les trouve couramment dans les équipements industriels à petite échelle, tels que les systèmes de lubrification pour machines, où les exigences en matière de débit et de pression sont relativement faibles. Ils sont également utilisés dans certaines applications automobiles, comme les systèmes de direction assistée, où ils peuvent fournir le débit de fluide nécessaire à un coût raisonnable.

Applications de pompes à double engrenage

Les pompes à double engrenage, avec leurs caractéristiques de performances supérieures, sont préférées dans les applications plus exigeantes. Dans l'industrie aérospatiale, les pompes à double engrenage sont utilisées dans les systèmes hydrauliques pour alimenter les gouvernes de vol, les trains d'atterrissage et d'autres composants critiques. Le débit régulier et les capacités haute pression des pompes à engrenages jumelés garantissent le fonctionnement fiable de ces systèmes. Dans l'industrie maritime, les pompes à double engrenage sont utilisées dans les systèmes de direction hydrauliques et les machines de bord, où une alimentation en fluide stable et à haute pression est essentielle.

Entretien et fiabilité

Les exigences de maintenance et la fiabilité sont des facteurs importants à prendre en compte lors du choix entre une pompe à engrenages doubles et une pompe à engrenages simples.

Les pompes à engrenage unique sont relativement faciles à entretenir en raison de leur conception simple. Ils comportent moins de composants, ce qui signifie qu’il y a moins de pièces susceptibles de tomber en panne. Cependant, leurs performances peuvent se dégrader plus rapidement avec le temps, surtout s'ils sont utilisés dans des conditions difficiles ou à des charges élevées.

Les pompes à double engrenage, bien que de conception plus complexe, sont généralement plus fiables à long terme. Leur configuration à deux engrenages offre un certain degré de redondance, ce qui signifie que si un ensemble d'engrenages rencontre un problème mineur, l'autre ensemble peut toujours maintenir un certain niveau de fonctionnement. De plus, la pulsation de débit réduite dans les pompes à double engrenage entraîne moins d'usure des composants de la pompe et d'autres pièces du système, ce qui entraîne des intervalles d'entretien plus longs et des coûts de maintenance globaux inférieurs.

En tant que fournisseur de pompes à double engrenage, je comprends l'importance de fournir des produits de haute qualité qui répondent aux divers besoins de nos clients. Nos pompes à double engrenage sont conçues et fabriquées selon les normes les plus élevées, garantissant des performances, une fiabilité et une durabilité optimales. Que vous ayez besoin d'une pompe pour un système hydraulique haute pression ou d'une application de transfert de fluide de précision, nous avons la solution idéale pour vous.

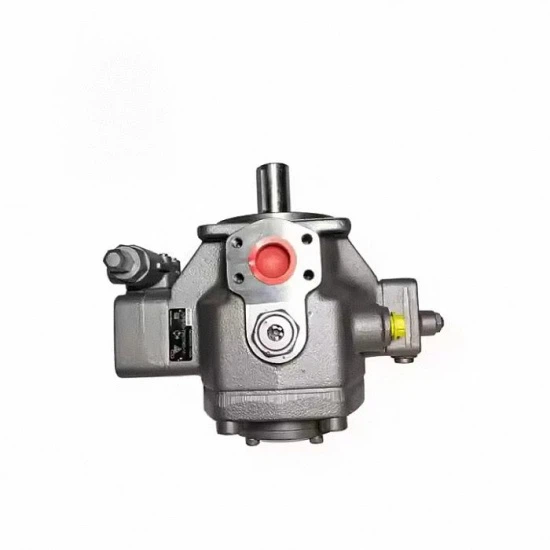

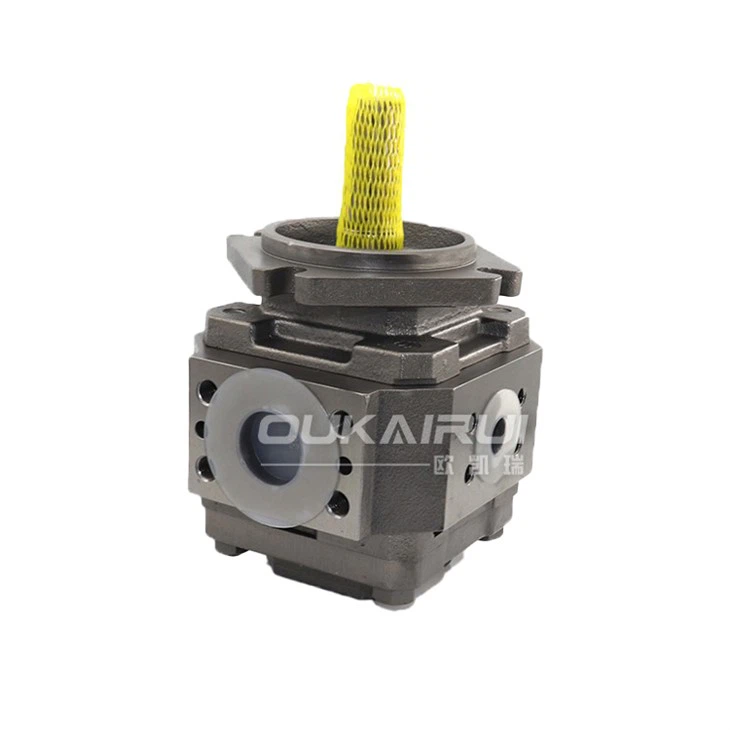

Nous proposons également une large gamme de produits connexes, tels queRexroth PGH,Pompe à piston à cylindrée variable Rexroth A4VG90 A4VG125, etPompe pilote PV7 - 1X/PV7 - 1A Rexroth. Ces produits sont reconnus pour leurs excellentes performances et sont largement utilisés dans divers secteurs industriels.

Si vous êtes à la recherche d'une pompe à double engrenage haute performance ou de l'un de nos produits connexes, nous vous encourageons à nous contacter pour l'achat et une discussion plus approfondie. Notre équipe d'experts est prête à vous aider à sélectionner la pompe la plus adaptée à votre application spécifique et à vous fournir une assistance technique complète.

Références

• "Ingénierie des énergies fluides" par John F. Watton
• "Systèmes hydrauliques et pneumatiques : théorie et applications" par RK Bansal
• Manuels techniques et livres blancs spécifiques à l'industrie sur la technologie des pompes à engrenages.
